S80 RWA

Topp · Odimljavanje

Osnovni podaci

Maksimalna sila potiska: 800 N; 600 N za louvers primenu
Dostupni hodovi: 200 mm ili 400 mm
Krajnji položaj: Mehanički / elektronski

Sertifikati i oznake

CE
IP65
24V DC
Odimljavanje

Primena

Odimljavanje

Pošaljite upit

Tip proizvoda	Linearni vretenasti aktuator za automatizaciju prozora
Namena	Automatizacija prozora sa gornjim šarkama, sunčanih brisoleja i žaluzina/louvers sistema
Naziv proizvoda	TOPP S80 RWA
Kretanje aktuatora	Samopodešavajuće nagibno kretanje
Napajanje	24 V DC
Apsorbovana struja	1 A
Maksimalna sila potiska	800 N; 600 N za louvers primenu
Maksimalna sila privlačenja	800 N; 600 N za louvers primenu
Dostupni hodovi	200 mm ili 400 mm
Maksimalni podesivi hod	400 mm
Podešavanje hoda	Milimetarski podesivo
Brzina bez opterećenja	6,5 mm/s
Trajanje hoda bez opterećenja	Hod / 6,5 mm/s
Radni režim	S2 – 3 min
Radna temperatura	−20 °C do +60 °C
Stepen zaštite	IP65
Dvostruka izolacija	Da
Krajnji položaj	Mehanički / elektronski
Paralelno povezivanje	Da
Sinhronizovani rad više aktuatora na istom prozoru	Da
Standardna izvedba	1 tačka potiska
S80 RWA 200 mm	24 V RWA, hod 200 mm
S80 RWA 400 mm	24 V RWA, hod 400 mm
Louvers verzija 200 mm	24 V RWA, hod 200 mm; posebna softverska verzija za louvers
Louvers verzija 400 mm	24 V RWA, hod 400 mm; posebna softverska verzija za louvers
Dužina aktuatora – hod 200 mm	411 mm
Dužina aktuatora – hod 400 mm	611 mm
Napojni kabl	Nije uključen
Nosač za prozore sa gornjim šarkama	Dostupan kao pribor
Nosač za louvers	Dostupan kao pribor
Standardni konektor	Dostupan kao pribor
Konektor 90°	Dostupan kao pribor
Kabl za RWA sinhronizaciju	Dostupan kao pribor; 2 m
CE oznaka	Da
Standard za odimljavanje	Testiran prema EN 12101-2 za primene odimljavanja

Dodatna oprema

Kompatibilna oprema

RWZ CENTRALE
RWZ CENTRALE

Preuzimanja

Aktuator radi na 24 V DC.

Maksimalna sila potiska iznosi 800 N, odnosno 600 N kod louvers izvedbe.

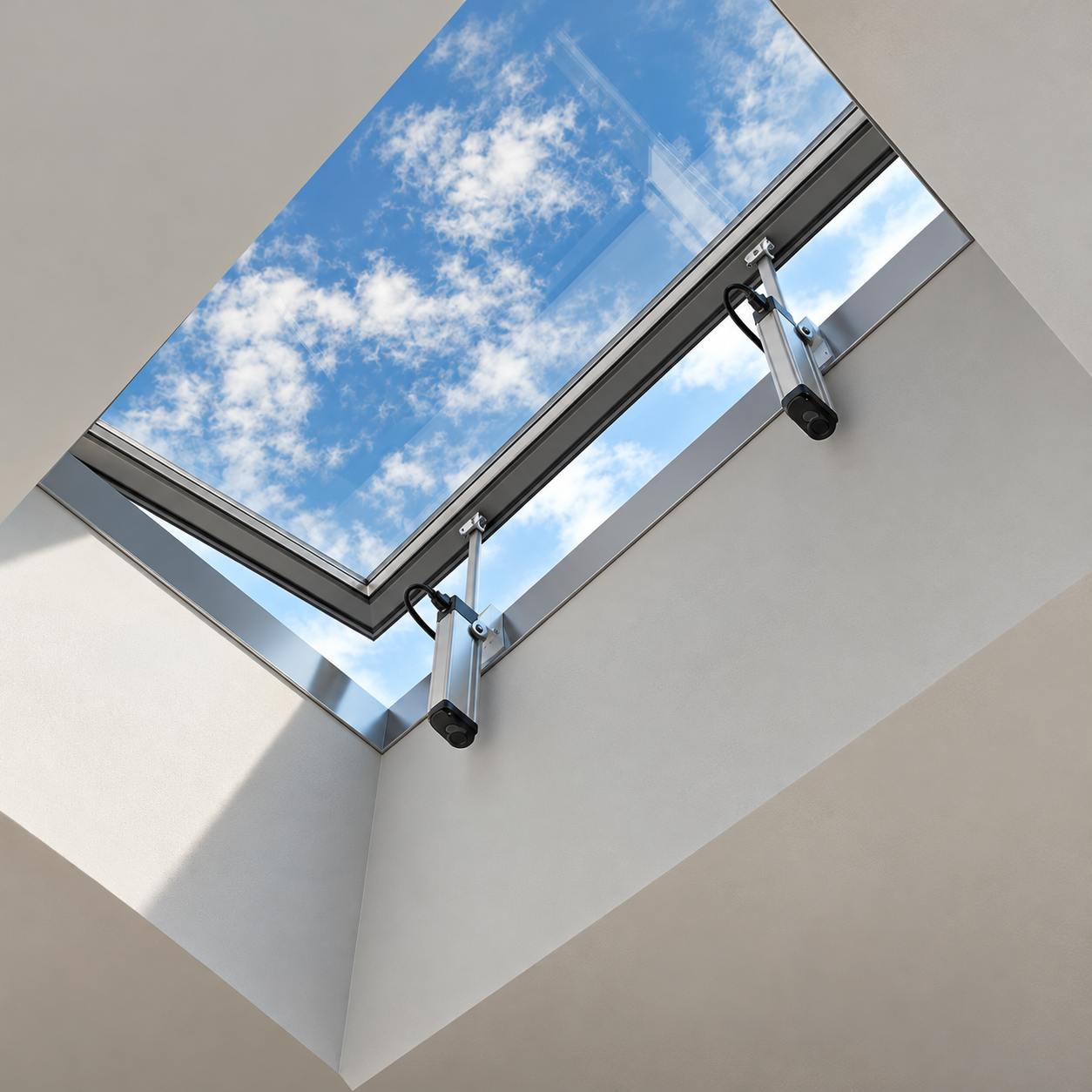

TOPP S80 RWA je linearni vretenasti aktuator namenjen automatizaciji prozora sa gornjim šarkama, sunčanih brisoleja i louvers sistema, uključujući primene prirodne ventilacije i odimljavanja.

Maksimalna sila privlačenja iznosi 800 N, odnosno 600 N kod louvers izvedbe.

Dostupne su verzije sa hodom od 200 mm i 400 mm.

Da. Proizvođač navodi milimetarski podesiv hod, do maksimalno 400 mm.

Deklarisana brzina bez opterećenja iznosi 6,5 mm/s.

Deklarisana apsorbovana struja iznosi 1 A.

Deklarisani radni režim je S2 – 3 minuta.

Deklarisani radni temperaturni opseg iznosi od −20 °C do +60 °C.

Aktuator ima stepen zaštite IP65, što pruža visok nivo zaštite od prodora prašine i vode.

Da. Fabrička tehnička specifikacija navodi dvostruku izolaciju.

Fabrička dokumentacija navodi mehaničko i elektronsko određivanje krajnjih položaja.

Da. S80 RWA podržava paralelno povezivanje.

Da. Aktuator je predviđen za sinhronizovani rad više aktuatora na istom prozoru.

Namenjen je prvenstveno prozorima sa gornjim šarkama, a dostupna je i posebna izvedba za sunčane brisoleje i louvers sisteme.

Da. Dostupne su posebne louvers verzije sa hodom 200 mm ili 400 mm i namenskom softverskom verzijom.

Kod louvers izvedbe maksimalna sila potiska i privlačenja iznosi 600 N.

Dužina aktuatora za verziju sa hodom od 200 mm iznosi približno 411 mm.

Dužina aktuatora za verziju sa hodom od 400 mm iznosi približno 611 mm.

Ne. Fabrička dokumentacija navodi da napojni kabl nije uključen.

Dostupni su nosač aktuatora, poseban nosač za louvers, nosač za pričvršćivanje na ram, standardni konektor, 90° konektor i odgovarajući rezervni delovi.

Da. Dostupan je RWA kabl za sinhronizaciju dužine 2 m.

Da. Model je namenjen i RWA primenama i testiran je prema standardu EN 12101-2 za sisteme odvođenja dima i toplote.

Da. Proizvođač navodi CE oznaku za S80 RWA.

Garancija iznosi 2 godine na fabričke nedostatke uz pravilnu ugradnju i korišćenje.

Da. Pružamo podršku pri izboru hoda, nosača, louvers izvedbe i načina sinhronizovanog povezivanja više aktuatora.
