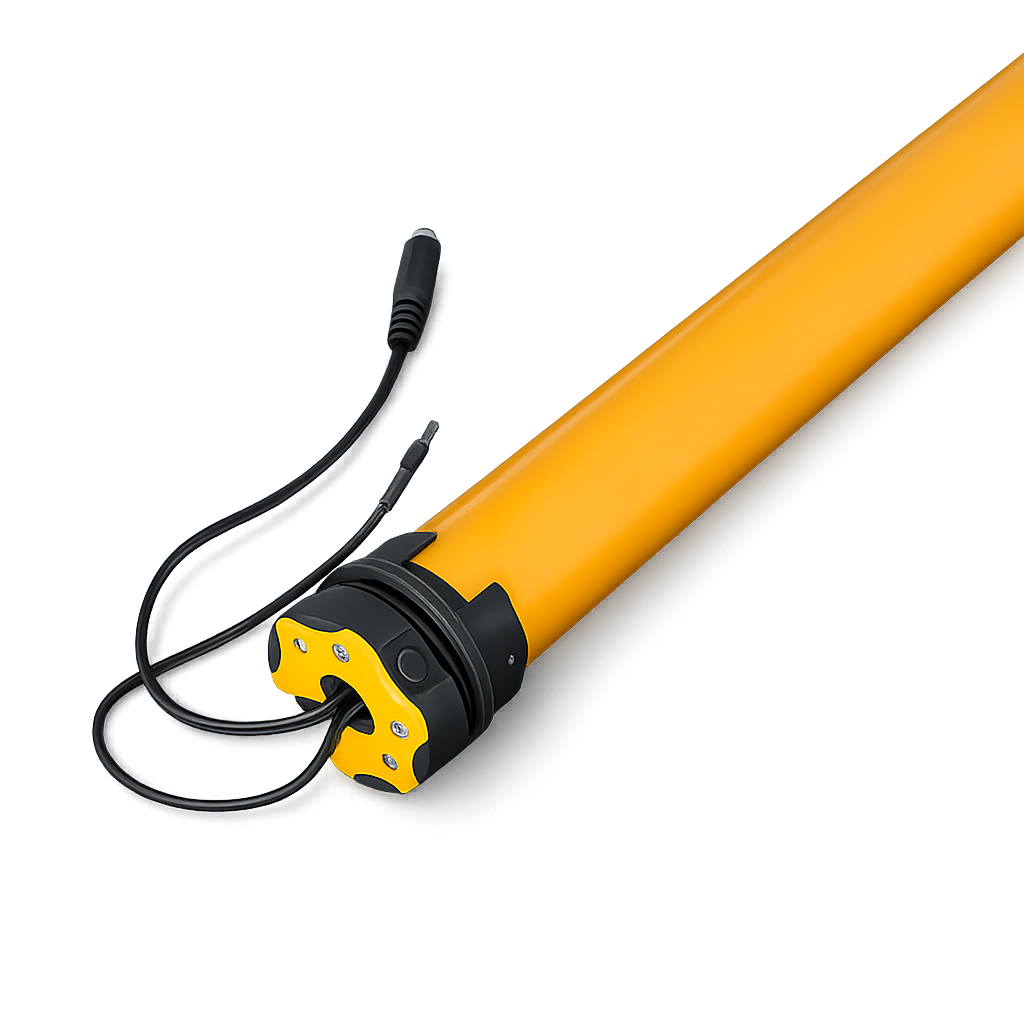

MATIC 10BE

RAAL · Ø35 – Smart Wi-Fi

Osnovni podaci

Mesto ugradnje: Zatvoren prostor
Napajanje: 230 V AC
Kompatibilni prečnici motora / sistema: Ø35, Ø45 i Ø55; M izvedbe Ø45 i Ø55

Sertifikati i oznake

CE
IP44
230V AC

Primena

Roletne i zavese

Pošaljite upit

Tip proizvoda	Cevni motori za automatizaciju roletni, tendi i kompatibilnih sistema za zasenčenje
Namena	Električno podizanje i spuštanje zastora
Predviđena primena	Stambena upotreba
Mesto ugradnje	Zatvoren prostor
Napajanje	230 V AC
Način ugradnje	Unutar cevi za namotavanje
Kompatibilni prečnici motora / sistema	Ø35, Ø45 i Ø55; M izvedbe Ø45 i Ø55
Smer ugradnje	Leva ili desna instalacija
Podešavanje krajnjih položaja	Mehaničko, vijcima na glavi motora
Podešavanje donje krajnje granice	Vijak A
Podešavanje gornje krajnje granice	Vijak B
Podešavanje hoda	Produžavanje ili skraćivanje hoda okretanjem vijaka u smeru + / −
Radni režim	Rad sa prekidima
Unutrašnja termička zaštita	Da
Zaštita od pregrevanja	Automatski prekid napajanja u slučaju pregrevanja
Automatski reset nakon pregrevanja	Približno 20 minuta, odnosno nakon dovoljnog hlađenja motora
Preporučena rezerva kapaciteta	Približno 30% iznad težine roletne / opterećenja
Adapter i pogonska remenica	Moraju odgovarati cevi za namotavanje
Nosač motora	Mora biti odgovarajući i bezbedno ugrađen
Povezivanje više motora na jedan prekidač	Nije dozvoljeno
Prekidač	Koristiti isključivo prekidač predviđen za ovaj tip uređaja
Svepolarno isključenje sa mreže	Obavezno, sa razmakom kontakata najmanje 3 mm
Minimalna visina fiksnog prekidača	1,5 m
Uzemljenje	Predviđeno prema šemi ožičenja
Održavanje	Periodične provere neravnoteže, habanja i oštećenja instalacije
Servis	Popravke i podešavanja treba da obavlja kvalifikovano lice

Dodatna oprema

Kompatibilna oprema

Preuzimanja

Matic-uputstvo za upotrebu
PDF · SR · 1.2 MB

RAAL MATIC serija obuhvata cevne motore namenjene automatizaciji roletni, tendi i drugih kompatibilnih sistema za zasenčenje.

Motor se ugrađuje unutar cevi za namotavanje, uz odgovarajući adapter, pogonsku remenicu i nosač.

Prema dostavljenom uputstvu, standardne MATIC izvedbe rade na napajanju od 230 V AC.

Da. Krajnji položaji se mehanički podešavaju vijcima na glavi motora: vijak A reguliše donju, a vijak B gornju krajnju granicu.

Da. Uputstvo predviđa i levu i desnu instalaciju, u zavisnosti od konfiguracije roletne ili sistema za zasenčenje.

Da. Motori imaju unutrašnju termičku zaštitu koja prekida napajanje u slučaju pregrevanja izazvanog produženim radom.

Motor se automatski resetuje približno nakon 20 minuta, odnosno kada se dovoljno ohladi za bezbedan nastavak rada.

Ne. Proizvođač izričito navodi da više motora ne treba povezivati na jedan prekidač.

Potrebno je uskladiti obrtni moment i radno vreme sa težinom i karakteristikama roletne ili tende. Proizvođač preporučuje približno 30% rezerve kapaciteta u odnosu na stvarno opterećenje.

Garancija iznosi 2 godine na fabričke nedostatke uz pravilnu ugradnju i korišćenje.
