DA.SO4

Beninca · Parking barijere

Osnovni podaci

Pomoćni izlaz: 24 V DC, maksimalno 1 A
Snaga po motoru: 20 W
Napajanje: 230 V AC, 50/60 Hz

Sertifikati i oznake

Primena

Parking barijere

Pošaljite upit

Tip proizvoda	Mikroprocesorska upravljačka jedinica za 24 V DC pogone
Maksimalan broj pogona	Do 4, uz odgovarajuće DA.E module
Naziv proizvoda	Beninca DA.SO4
Maksimalna snaga jednog motora	20 W
Mrežno napajanje	230 V AC, 50/60 Hz
Pomoćni izlaz	24 V DC, maksimalno 1 A
Polaritet pomoćnog izlaza	Terminal 3: negativni; terminal 4: pozitivni
Izlaz DA.E modula za motor	24 V DC
Komandni ulaz DA.E modula	P.P. ulaz za komandni taster
Režim rada DA.E modula	Otvori–zatvori
Podešavanje strujnog ograničivača	Trimer P.M. za podešavanje praga aktiviranja
Konektori za DA.E module	J1, J2, J3 i J4
Redosled ugradnje DA.E modula	Proizvoljan
Konektor kartice punjača baterije	J5, za opcionu karticu DA.RB
Priključak baterije	Negativni pol na 0V; pozitivni pol na +24V
Priključak +12V baterije	Nije potrebno povezivati
Antenski ulaz	Terminali 5 i 6
Konektor radio-prijemnika	JRX
Raspodela kanala radio-prijemnika	J6, J7 i J8 prema konektorima J1–J4
Četvorokanalni eksterni prijemnik	Kanali se direktno povezuju na P.P. ulaze odgovarajućih DA.E modula
Osigurači prikazani u električnoj šemi	3,15 A i 500 mA
CE usaglašenost	Da
Direktiva za radio-opremu	2014/53/EU
RoHS	Direktiva 2011/65/EU
Radio standardi	ETSI EN 300 220-1 V3.1.1; ETSI EN 300 220-2 V3.1.1
EMC standardi	ETSI EN 301 489-1 V2.1.1; ETSI EN 301 489-3 V2.1.1; EN 61000-6-2:2005; EN 61000-6-3:2007 + A1:2011
Električna bezbednost	EN 60335-1:2012 + A11:2014; EN 60335-2-103:2015
RoHS standard	EN 50581:2012

Preuzimanja

Uputstvo za upotrebu
PDF · EN · 333.1 KB

Može da kontroliše do četiri motora, uz ugradnju po jednog DA.E modula za svaki pogon.

Svaki povezani motor može imati maksimalnu snagu do 20 W.

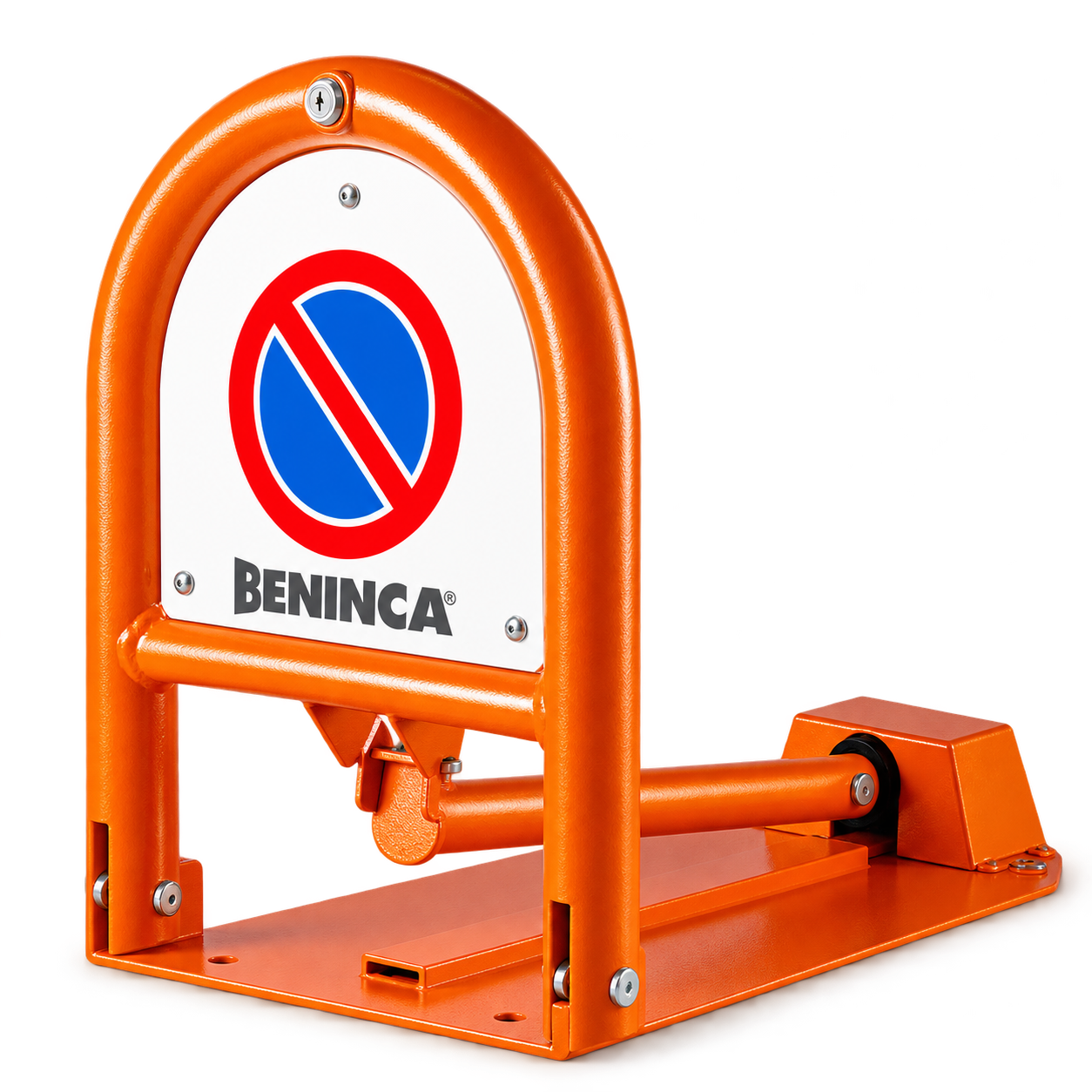

Beninca DA.SO4 je mikroprocesorska upravljačka jedinica namenjena centralizovanom upravljanju sa do četiri 24 V DC pogona, prvenstveno Beninca VE.SOR parking barijerama.

Osnovna ploča koristi mrežno napajanje od 230 V AC, 50/60 Hz.

DA.SO4 obezbeđuje pomoćni izlaz od 24 V DC, sa maksimalnim opterećenjem od 1 A.

DA.E je modul proširenja koji upravlja jednim 24 V DC motorom. Svaki modul poseduje izlaz za motor, komandni P.P. ulaz i trimer za podešavanje praga strujnog ograničivača.

Na konektore J1, J2, J3 i J4 mogu da se ugrade najviše četiri DA.E modula. Redosled njihovog postavljanja nije ograničen.

DA.E modul koristi komandni režim otvori–zatvori preko P.P. ulaza.

Da. Trimer P.M. na svakom DA.E modulu služi za podešavanje praga aktiviranja strujnog ograničivača.

Da. Osnovna ploča poseduje antenski ulaz i konektor JRX za kompatibilni radio-prijemnik.

Konektori J6, J7 i J8 koriste se za dodeljivanje kanala prijemnika pojedinačnim konektorima J1–J4, odnosno odgovarajućim DA.E modulima.

Da. Kod eksternog četvorokanalnog prijemnika svaki kanal se direktno povezuje na P.P. ulaz DA.E modula kojim treba da upravlja.

Da. Na konektor J5 može da se ugradi opciona kartica punjača baterije DA.RB za povezivanje rezervnog napajanja od 24 V.

Negativni pol baterije povezuje se na terminal 0V, a pozitivni pol na terminal +24V. Srednji terminal +12V nije potrebno povezivati.

Da. Pre umetanja, uklanjanja ili zamene DA.E modula obavezno treba isključiti napajanje osnovne ploče i proveriti pravilno poravnanje konektora.

U fabričkoj električnoj šemi prikazani su osigurači od 3,15 A i 500 mA.

Da. Fabrička dokumentacija navodi usaglašenost sa Direktivom 2014/53/EU za radio-opremu i Direktivom 2011/65/EU o ograničenju opasnih supstanci.

Da. Mrežno povezivanje, ugradnju modula, radio-prijemnika i baterijskog sistema treba da obavi kvalifikovani instalater prema fabričkom uputstvu i važećim bezbednosnim propisima.

Garancija iznosi 2 godine na fabričke nedostatke uz pravilnu ugradnju i korišćenje.

Da. Pružamo podršku pri izboru DA.E modula, radio-prijemnika, rezervnog napajanja i povezivanju DA.SO4 sistema sa kompatibilnim pogonima.
