TITAN SIDE 600

Name: TITAN SIDE 600
Brand: ACM

ACM · Rolo vrata

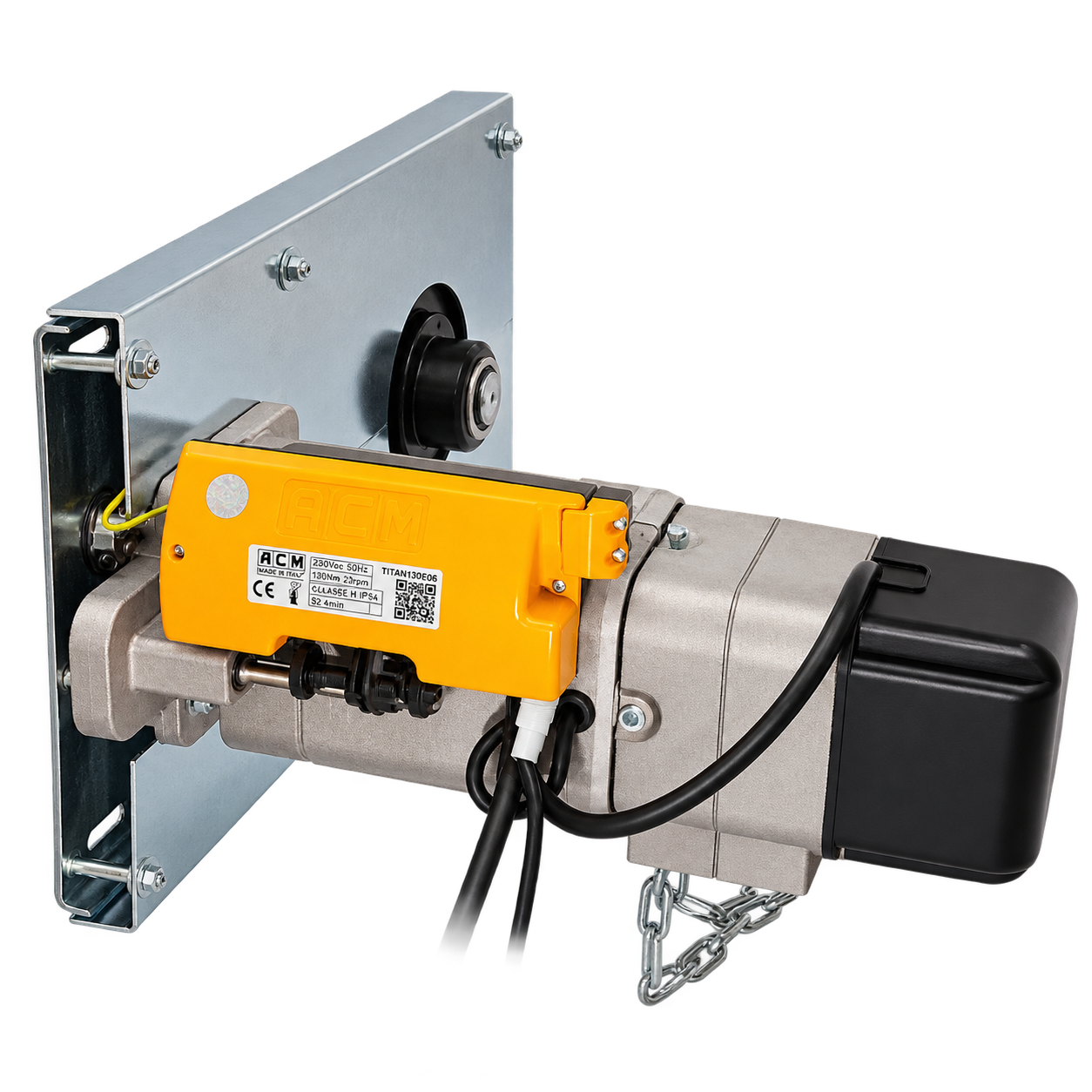

TITANSIDE 600 je snažan bočni pogon namenjen automatizaciji velikih i teških industrijskih rolo vrata. Sistem koristi lančani prenos i dostupan je u dve varijante prenosa: 1:6, za maksimalnu nosivost i veći obrtni moment, i 1:3, za veću brzinu rada.

Verzija sa prenosom 1:6 razvija obrtni moment od 412 Nm i omogućava podizanje vrata do 600 kg na osovini Ø133 mm, dok verzija 1:3 razvija 206 Nm i podiže vrata do 300 kg. Obe varijante imaju snagu od 600 W, maksimalni hod od 6 m, stepen zaštite IP44 i radno vreme do 5 minuta.

Sistem se ugrađuje bočno, uz nosač transmisije, odgovarajuću osovinu i sigurnosnu kočnicu TS-40. Namenjen je industrijskim halama, skladištima, servisima, proizvodnim objektima i drugim lokacijama sa velikim rolo vratima.

Osnovni podaci

Obrtni moment: 412 Nm / 206 Nm
Brzina: 4,6 o/min / 9,3 o/min
Maksimalni hod: 6 m

Sertifikati i oznake

CE
IP44

Primena

Rolo vrata

Pošaljite upit

Tip proizvoda	Bočni motor sa lančanim prenosom
Napajanje	230 V AC / 50 Hz
Snaga	600 W
Prenosni odnos	1:6 / 1:3
Obrtni moment	412 Nm / 206 Nm
Brzina	4,6 o/min / 9,3 o/min
Maksimalni hod	6 m
Nosivost na osovini Ø133 mm	600 kg / 300 kg
Stepen zaštite	IP 44
Maksimalno radno vreme	5 min
Sigurnosna kočnica	TS-40
Tip montaže	Bočna montaža sa transmisijskim nosačem

Dodatna oprema

Kompatibilna oprema

Preuzimanja

Uputstvo za upotrebu
PDF · EN / IT · 416.0 KB

Namenjen je velikim i teškim industrijskim rolo vratima kod kojih je potreban bočni motor sa lančanim prenosom i visokom nosivošću.

Verzija 1:6 pruža veći obrtni moment i nosivost do 600 kg, ali radi sporije. Verzija 1:3 radi brže, uz maksimalnu nosivost do 300 kg.

Na osovini Ø133 mm: • verzija 1:6 podiže do 600 kg • verzija 1:3 podiže do 300 kg Dozvoljena težina zavisi i od prečnika osovine i širine vrata.

Da. Sistem je predviđen za upotrebu sa sigurnosnom kočnicom TS-40, koja se montira na suprotnoj strani osovine i postavlja prema smeru zatvaranja vrata.

Dokumentacija navodi osovine: • Ø101,6 × 3,6 mm • Ø133 × 4 mm • Ø159 × 4,5 mm • Ø168,3 × 4,5 mm • Ø177,8 × 5 mm • Ø193,7 × 5,4 mm Izbor osovine zavisi od težine i širine rolo vrata.

Motor ima stepen zaštite IP44, ali kompletnu instalaciju treba izvesti u skladu sa uslovima objekta i zaštititi električne i transmisijske komponente od direktnog izlaganja vodi i nepovoljnim uslovima.

Garancija iznosi 2 godine na fabričke nedostatke uz pravilnu ugradnju i korišćenje.

Da. Pružamo pomoć pri izboru odnosa prenosa, dimenzionisanju osovine, izboru nosača i sigurnosne kočnice, kao i pri profesionalnoj ugradnji sistema.
